Винтовой компрессор с впрыском масла (с постоянным магнитом)
Общие сведения
Двухвинтовой воздушный блок
- Основные части двухвинтового воздушного блока разработаны с использованием контрольно-измерительного анализа конечных элементов на прочность. Блок максимально оптимизирован: зубья шестерни ротора имеют оптимальную форму и высокую точность, ротор обладает характеристиками храпового механизма. Торцевая поверхность вращающегося винта также имеет высокую точность, поэтому ротор получает оптимальную точность позиционирования. Выходное давление, выходная мощность и выходной порт оптимально согласованы, поэтому достигается максимальная эффективность компрессора.
- Применяется комплексный дизайн. Двигатель с постоянными магнитами и компрессор соединены между собой напрямую, что обеспечивает компактный размер. Отсутствует необходимость в наличии таких деталей и комплектующих трансмиссии как ремни, шестерни и др. Таким образом можно избежать потери при трансмиссии, а эффективность составит приблизительно 100%.
- Двигатель с постоянными магнитами характеризуется высокой производительностью и низким энергопотреблением, способен поддерживать высокий КПД при низких скоростях вращения;
- Двигатель имеет цельную конструкцию, компактный размер, характеризуется экономией занимаемого пространства, простотой установки и демонтажа.
Преимущества
Энергосбережение
- При полной нагрузке двигатель с постоянными магнитами обеспечивает максимальную мощность при минимальном потреблении энергии, а КПД может поддерживаться при нагрузке ниже 20%.
- Электродвигатель со смешанными постоянными магнитами обеспечивает КПД до 95%;
- За счет сохранения разности давлений избегается энергопотребление (энергосбережение с переменной частотой): для компрессоров с заданной частотой необходимо установить минимальный перепад давления в 1 бар (разница между максимальным и минимальным давлениями). Это сделано во избежание поражения электрическим током при частом запуске. Агрегат, состоящий из нескольких компрессоров, требует градиента давления, что означает более широкий перепад давления. Компрессор с приводом и постоянными магнитами использует частотно-регулируемый привод для управления, что позволяет неограниченное количество раз осуществлять запуск и выключение. Нет необходимости в разнице давлений, используется только заданное давление. На каждый сохраненный перепад давления 0,14 бар для системы экономится 5-7% энергии.
- Ротационный винтовой компрессор с впрыском масла и приводом на постоянных магнитах приводится в действие двигателем с постоянными магнитами, содержит гораздо меньше соединительных деталей, чем другие компрессоры, поэтому нет необходимости беспокоиться об износе движущихся частей, таких как шестерня, шкив, ремень, муфта, уплотнение вала и др.
Технические параметры
| Модель | Мощность, кВт | Давление, Мпа | Объем воздуха, м3/мин | Уровень шума, дБ (A) | Размер воздухоотвода,（"） | Размер (ДxШxВ), мм | Вес, кг | Объем масла, л | ||
| JM-20A | 15 | 0.7 | 2.5 | 64±2 | G¾" | 980 | 800 | 1190 | 370 | 10 |
| 2.3 | 2.3 | |||||||||
| 2.1 | 2.1 | |||||||||
| JM-25A | 18.5 | 0.7 | 3.2 | 66±2 | G1" | 1150 | 880 | 1300 | 490 | 18 |
| 0.8 | 3 | |||||||||
| 1 | 2.7 | |||||||||
| 1.2 | 2.4 | |||||||||

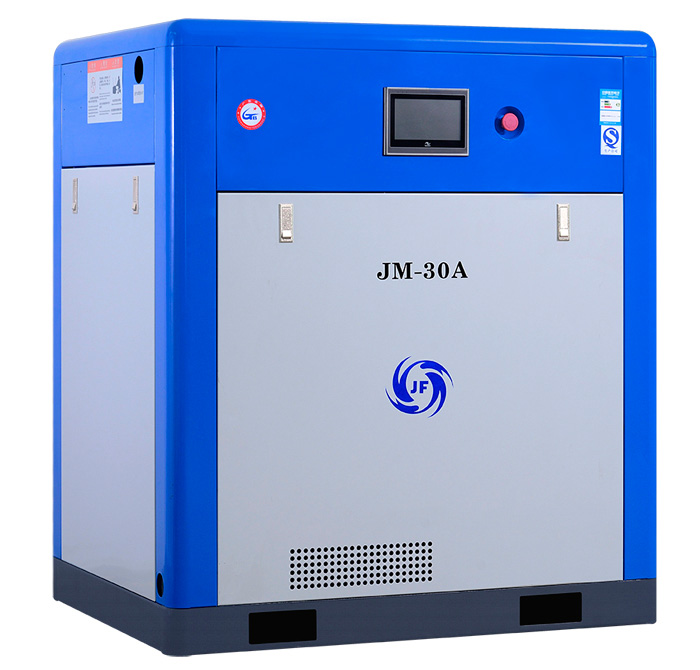

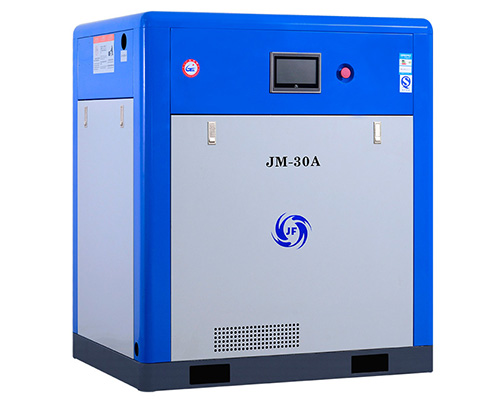

| JM-30A | 22 | 0.7 | 3.8 | 67±2 | G1" | 1150 | 880 | 1300 | 510 | 18 |
| 0.8 | 3 | |||||||||
| 1 | 2.7 | |||||||||
| 1.2 | 2.4 | |||||||||
| JM-40A | 30 | 0.7 | 5.3 | 69±2 | G1" | 1150 | 880 | 1300 | 560 | 20 |
| 0.8 | 5 | |||||||||
| 1 | 4.5 | |||||||||
| 1.2 | 4 | |||||||||
| JM-50A | 37 | 0.7 | 6.8 | 71 ±2 | G1½" | 1300 | 950 | 1420 | 710 | 24 |
| 0.8 | 6.2 | |||||||||
| 1 | 5.6 | |||||||||
| 1.2 | 5 | |||||||||
| JM-60A | 45 | 0.7 | 7.4 | 72±2 | G1½" | 1300 | 950 | 1420 | 730 | 24 |
| 0.8 | 7 | |||||||||
| 1 | 6.3 | |||||||||
| 1.2 | 5.7 | |||||||||
| JM-75A | 55 | 0.7 | 10.5 | 74±2 | G2" | 1900 | 1250 | 1600 | 1200 | 52 |
| 0.8 | 9.6 | |||||||||
| 1 | 8.5 | |||||||||
| 1.2 | 8.7 | |||||||||
| JM-100A | 75 | 0.7 | 13.4 | 75±2 | G2" | 2000 | 1250 | 1640 | 1340 | 52 |
| 0.8 | 12.8 | |||||||||
| 10 | 11.2 | |||||||||
| 1.2 | 10.5 | |||||||||
| JM-120A | 90 | 0.7 | 16 | 76±2 | G2" | 2000 | 1250 | 1640 | 1420 | 52 |
| 0.8 | 15.4 | |||||||||
| 1 | 13.6 | |||||||||
| 1.2 | 12.8 | |||||||||
| JM-150A | 110 | 0.7 | 21 0 | 78±2 | G2½" | 2500 | 1470 | 1840 | 2120 | 70 |
| 0.8 | 19.8 | |||||||||
| 1 | 17.2 | |||||||||
| 1.2 | 16.5 | |||||||||
| JM-175A | 132 | 0.7 | 24.5 | 80±2 | G2½" | 2500 | 1470 | 1840 | 2200 | 70 |
| 0.8 | 23.4 | |||||||||
| 1 | 20.6 | |||||||||
| 1.2 | 19.5 | |||||||||
Guangdong Jufeng Manchinery Manufacturing Co., Ltd. является профессиональным производителем воздушных компрессоров, специализируется на исследованиях, разработках и производстве. Компании принадлежит собственная фабрика. Производственный цех оснащен 12 современными производственными линиями, производительность которых составляет более 40000 (видов продукции) в год. В компании Jufeng мы стремимся за достижением лучшего в отрасли качества воздушных компрессоров. Наша репутация говорит сама за себя. Наши компрессоры используются почти во всех отраслях, в которых применяются технологии сжатого воздуха. Воздушные компрессоры от компании Jufeng решительно становятся лидером в отрасли. Наша продукция характеризуется надежностью, стабильностью давления, низкими эксплуатационными расходами и затратами на техническое обслуживание, а также постоянной экономией энергии, является отличным выбором для любого бизнеса.
