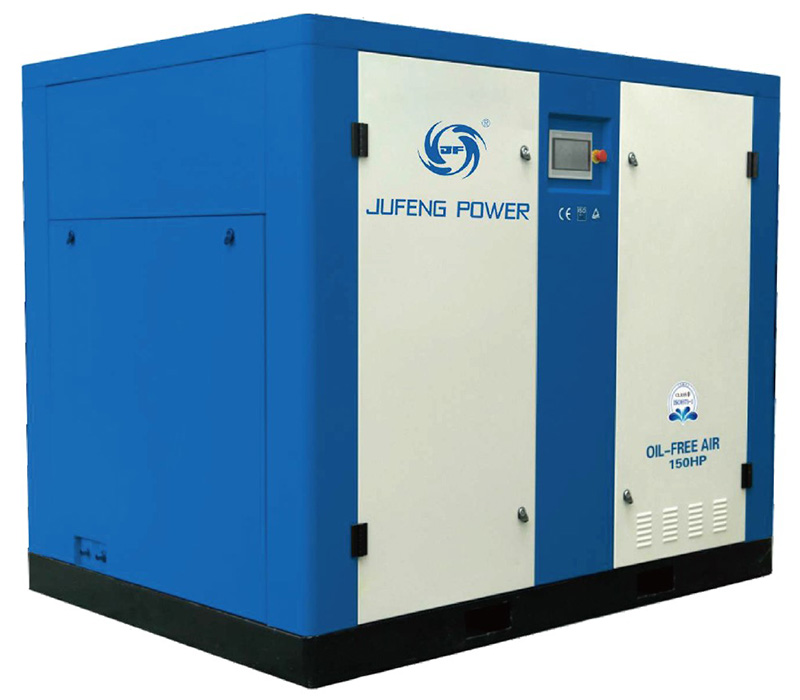

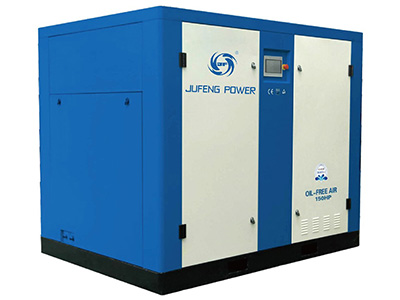

Безмасляный винтовой компрессор (водяная смазка)
Общие сведения
- Используется безмасляная винтовая компрессорная головка пятого поколения;
- Воздуховод и система компрессора изготовлены из сплава нержавеющей стали. В результате, осуществляется технологический переход от воздухозаборника из меди к воздуховоду из нержавеющей стали;

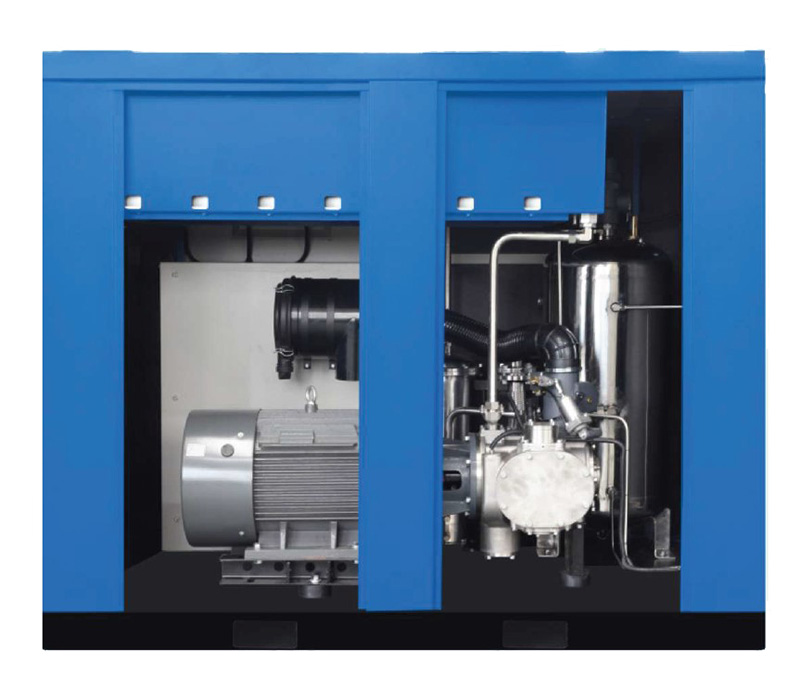

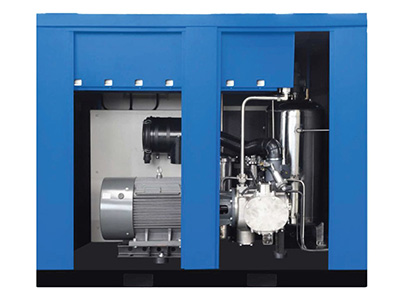

- Вся машина обладает интегрированным дизайном. Отсутствуют сложные трубопроводы и линии. Точек разлома становится все меньше. Машина характеризуется высокой степенью стабильности;
- Оборудование требует минимального обслуживания (воздушный фильтр, фильтр для воды). Благодаря простоте обслуживания не требуется высококвалифицированный обученный персонал;
- В компрессорной системе не используется масло, отсутствует риск загрязнения. Сжатый воздух не содержит масла;
- Объемный КПД значительно выше при изотермическом сжатии. Экономится более 15% энергии по сравнению с двухступенчатыми безмасляными винтовыми воздушными компрессорами сухого типа. Кроме того, экономится более 25% энергии по сравнению с одноступенчатыми компрессорами сухого типа. Рабочая температура составляет менее 50℃. Отсутствует риск получения ожога;
- Более широкий диапазон давления: 2-40 бар;
- Умная технология обработки с ЧПУ гарантирует бесперебойную работу воздушной головки, что обеспечивает низкий уровень шума, меньшую вибрацию и длительный срок эксплуатации;
- В среднем более 10% воздуха создается для винтовых воздушных компрессоров с водяной смазкой той же мощности, что и для безмасляных винтовых воздушных компрессоров сухого типа той же мощности;
- Простое и удобное управление оборудованием. Используется умная система управления ПЛК с автоматическим обнаружением неисправностей, функцией напоминания о необходимости технического обслуживания, функцией напоминания о наличии неисправностей и функцией автоматической защиты. Данное оборудование может работать без наблюдения операторов посредством дистанционного управления;
- Сжатый воздух очищается посредством смазочной воды, которая обеспечивает высокий уровень чистоты. По сравнению с обычным безмасляным винтовым воздушным компрессором сухого типа, точка росы насыщенного сжатого воздуха данного компрессора ниже, а содержание воды в сжатом воздухе на 25% ниже;
- В воздушной головке использована запатентованная оптимизированная конструкция (номер патента: ZL 2014 20251586.4). Конструкция обладает большим ротором, характеризуется низкой скоростью вращения (в пределах 3000 об/мин). В конструкции отсутствует коробка передач, используется прямой привод. Конструкция обладает низкой скоростью вращения, характеризуется более длительным сроком эксплуатации по сравнению с сухим безмасляным компрессором (10000 об/мин - 20000 об/ин);
- Компрессор оснащен системой автоматического водообмена и автоматической системой очистки. Изнутри компрессор характеризуется высокой степенью чистоты и гигиеничности.
Технические характеристики
Серия с постоянным магнитом| Модель | Давление | FAD | Мощность | Шум | Диаметр воздухоотводной трубы | Объем охлаждающей воды | Емкость смазочной воды | Размеры | Вес |
| Вода на входе 32℃ | Д*Ш*В | ||||||||
| Мпа | м³/мин | кВт/л.с. | дБ | т/ч | л | мм | кг | ||
| JMW-7.5A/W | 0.8 | 0.38～0.78 | 5.5/7.5 | 57 | 3/4" | 1.5 | 10 | 800*800*1200 | 460 |
| 1.0 | 0.20～0.65 | ||||||||
| JMW-10A/W | 0.8 | 0.35～1.17 | 7.5/10 | 57 | 3/4" | 2 | 10 | 800*800*1200 | 510 |
| 1.0 | 0.30～1.05 | ||||||||
| 1.25 | 0.24～0.81 | ||||||||
| JMW-15A/W | 0.8 | 0.54～1.72 | 11/15 | 60 | 1" | 2.5 | 26 | 1200*855*1335 | 620 |
| 1.0 | 0.45～1.42 | ||||||||
| 1.25 | 0.35～1.10 | ||||||||
| JMW-20A/W | 0.8 | 0.75～2.43 | 15/20 | 60 | 1" | 3.5 | 26 | 1200*855*1335 | 670 |
| 1.0 | 0.65～2.17 | ||||||||
| 1.25 | 0.60～1.80 | ||||||||
| JMW-25A/W | 0.8 | 0.90～3.13 | 18.5/25 | 63 | 1" | 4 | 30 | 1400*1010*1340 | 730 |
| 1.0 | 0.90～2.82 | ||||||||
| 1.25 | 0.60～2.05 | ||||||||
| JMW-30A/W | 0.8 | 1.10～3.70 | 22/30 | 63 | 1" | 5 | 30 | 1400*1010*1340 | 780 |
| 1.0 | 0.97～3.21 | ||||||||
| 1.25 | 0.85～2.78 | ||||||||
| JMW-40A/W | 0.8 | 1.55～5.20 | 30/40 | 66 | 1 1/2" | 7 | 40 | 1650*1180*1505(A) 1500*1080*1300(W) | 1150 |
| 1.0 | 1.25～4.43 | ||||||||
| 1.25 | 1.10～3.63 | ||||||||
| JMW-50A/W | 0.8 | 1.91～6.50 | 37/50 | 66 | 1 1/2" | 9 | 40 | 1650*1180*1505(A) 1500*1080*1505(W) | 1200 |
| 1.0 | 1.60～5.33 | ||||||||
| 1.25 | 1.42～4.77 | ||||||||
| JMW-60A/W | 0.8 | 2.50～8.30 | 45/60 | 68 | 1 1/2" | 10 | 90 | 1800*1360*1670 | 1490 |
| 1.0 | 1.91～6.30 | ||||||||
| 1.25 | 1.70～5.56 | ||||||||
| JMW-75A/W | 0.8 | 3.00～10.30 | 55/75 | 69 | 1 1/2" | 12 | 100 | 1800*1360*1670 | 1570 |
| 1.0 | 2.60～8.55 | ||||||||
| 1.25 | 2.30～7.67 | ||||||||
| JMW-100A/W | 0.8 | 3.95～13.00 | 75/100 | 72 | 1 1/2" | 18 | 100 | 1800*1360*1670 | 1750 |
| 1.0 | 3.40～11.50 | ||||||||
| 1.25 | 3.00～9.70 | ||||||||
| JMW-120A/W | 0.8 | 5.00～16.60 | 90/120 | 73 | 1 1/2" | 20 | 120 | 2200*1550*1800 | 2450 |
| 1.0 | 4.30～14.66 | ||||||||
| 1.25 | 3.72～12.60 | ||||||||
| JMW-150A/W | 0.8 | 6.0～20.20 | 110/150 | 77 | 2" | 24 | 120 | 2200*1550*1800 | 2580 |
| 1.0 | 5.00～16.66 | ||||||||
| 1.25 | 4.65～15.56 | ||||||||
| JMW-175A/W | 0.8 | 6.75～22.52 | 132/175 | 77 | 2" | 30 | 120 | 2200*1550*1800 | 2700 |
| 1.0 | 6.00～19.97 | ||||||||
| 1.25 | 5.07～16.90 | ||||||||
| JMW-200A/W | 0.8 | 8.50～28.11 | 160/200 | 79 | 3" | 35 | 160 | 3000*1800*2100 | 3900 |
| 1.0 | 7.60～25.45 | ||||||||
| 1.25 | 6.70～22.52 | ||||||||
| JMW-250A/W | 0.8 | 10.00～33.97 | 185/250 | 79 | 3" | 38 | 160 | 3000*1800*2100 | 4050 |
| 1.0 | 8.72～29.00 | ||||||||
| 1.25 | 7.75～25.21 | ||||||||
| JMW-270A/W | 0.8 | 11.20～36.75 | 200/270 | 80 | 4" | 42 | 200 | 3100*1850*2100 | 4200 |
| 1.0 | 9.68～32.78 | ||||||||
| 1.25 | 9.20～29.24 | ||||||||
| JMW-300A/W | 0.8 | 12.20～39.67 | 220/300 | 80 | 4" | 47 | 200 | 3100*1850*2100 | 4400 |
| 1.0 | 11.20～36.75 | ||||||||
| 1.25 | 9.00～29.63 | ||||||||
| JMW-350A/W | 0.8 | 13.50～45.00 | 250/350 | 80 | 4" | 53 | 200 | 3100*1850*2100 | 4800 |
| 1.0 | 12.30～39.67 | ||||||||
| 1.25 | 10.20～33.97 |
- Используем компрессор серии JMW-7.5A/W в качестве примера. Аббревиатура JMW расшифровывается как масляный компрессор с постоянным магнитом, 7.5A - мощность компрессора, суффикс А обозначает воздушное охлаждение, суффикс W - водяное охлаждение;
- Вышеуказанные параметры соответствуют стандартным лабораторным проверкам и исследованиям. Разные эксплуатационные условия соответствуют разным параметрам;
- Предоставляется услуга по разработке компрессоров на заказ;
| Модель | Давление | FAD | Мощность | Шум | Диаметр воздухоотводной трубы | Объем охлаждающей воды | Емкость смазочной воды | Размер | Вес |
| Вода на входе 32℃ | Д*Ш*В | ||||||||
| Мпа | м³/мин | кВт/л.с. | дБ | т/ч | л | мм | кг | ||
| JFW-7.5A/W | 0.8 | 0.78 | 5.5/7.5 | 57 | 3/4" | 1.5 | 10 | 800*800*1200 | 430 |
| 1.0 | 0.65 | ||||||||
| JFW-10A/W | 0.8 | 1.17 | 7.5/10 | 57 | 3/4" | 2 | 10 | 800*800*1200 | 470 |
| 1.0 | 1.05 | ||||||||
| 1.25 | 0.81 | ||||||||
| JFW-15A/W | 0.8 | 1.72 | 11/15 | 60 | 1" | 2.5 | 26 | 1200*855*1335 | 580 |
| 1.0 | 1.42 | ||||||||
| 1.25 | 1.10 | ||||||||
| JFW-20A/W | 0.8 | 2.43 | 15/20 | 60 | 1" | 3.5 | 26 | 1200*855*1335 | 620 |
| 1.0 | 2.17 | ||||||||
| 1.25 | 1.80 | ||||||||
| JFW-25A/W | 0.8 | 3.13 | 18.5/25 | 60 | 1" | 4 | 30 | 1400*1010*1340 | 680 |
| 1.0 | 2.82 | ||||||||
| 1.25 | 2.05 | ||||||||
| JFW-30A/W | 0.8 | 3.70 | 22/30 | 63 | 1" | 5 | 30 | 1400*1010*1340 | 730 |
| 1.0 | 3.21 | ||||||||
| 1.25 | 2.78 | ||||||||
| JFW-40A/W | 0.8 | 5.20 | 30/40 | 66 | 1 1/2" | 7 | 40 | 1650*1180*1505(A) 1500*1080*1300(W) | 1100 |
| 1.0 | 4.43 | ||||||||
| 1.25 | 3.63 | ||||||||
| JFW-50A/W | 0.8 | 6.50 | 37/50 | 66 | 1 1/2" | 9 | 40 | 1650*1180*1505(A) 1500*1080*1505(W) | 1150 |
| 1.0 | 5.33 | ||||||||
| 1.25 | 4.77 | ||||||||
| JFW-60A/W | 0.8 | 8.30 | 45/60 | 68 | 1 1/2" | 10 | 90 | 2050*1300*1758(A) 1800*1360*1670(W) | 1390 |
| 1.0 | 6.30 | ||||||||
| 1.25 | 5.56 | ||||||||
| JFW-75A/W | 0.8 | 10.30 | 55/75 | 69 | 1 1/2" | 12 | 100 | 2150*1360*1758(A) 1800*1360*1670(W) | 1470 |
| 1.0 | 8.55 | ||||||||
| 1.25 | 7.67 |
- Используем компрессор серии JMW-7.5A/W в качестве примера. Аббревиатура JMW расшифровывается как масляный компрессор с постоянным магнитом, 7.5A - мощность компрессора, суффикс А обозначает воздушное охлаждение, суффикс W - водяное охлаждение;
- Вышеуказанные параметры соответствуют стандартным лабораторным проверкам и исследованиям. Разные эксплуатационные условия соответствуют разным параметрам;
- Предоставляется услуга по разработке компрессоров на заказ;
